VÝBĚR VHODNÉHO MÍSTA

Místo volíme v návaznosti na:
  • Realizační prostor pro stavbu bazénu volíme s ohledem dle možností na místní podmínky
  • Bazén situujeme v místě s využitím maximální délky slunečního svitu
  • Bazén budujeme v místě s minimální možností znečištění padajícím listím

V místě plánované výstavby bazénu není vhodný:
  • Výskyt spodní vody
  • Čerstvá navážka
  • Pohyblivý terén (nutno konzultovat se stavebním technikem)
  • Veřejný rozvod elektrické energie

PŘED VLASTNÍM ZAHÁJENÍM STAVEBNÍ PŘÍPRAVY K VÁM PŘIJEDE  NÁŠ SERVISNÍ TECHNIK,
KTERÝ BAZÉN ZAMĚŘÍ A PORADÍ S VHODNOU TECHNOLOGIÍ A JEJÍM UMÍSTĚNÍM.

PŘI TOMTO ZAMĚŘENÍ VÁM BUDE ZPRACOVÁNA VÝKRESOVÁ DOKUMENTACE STAVEBNÍ PŘIPRAVENOSTI.

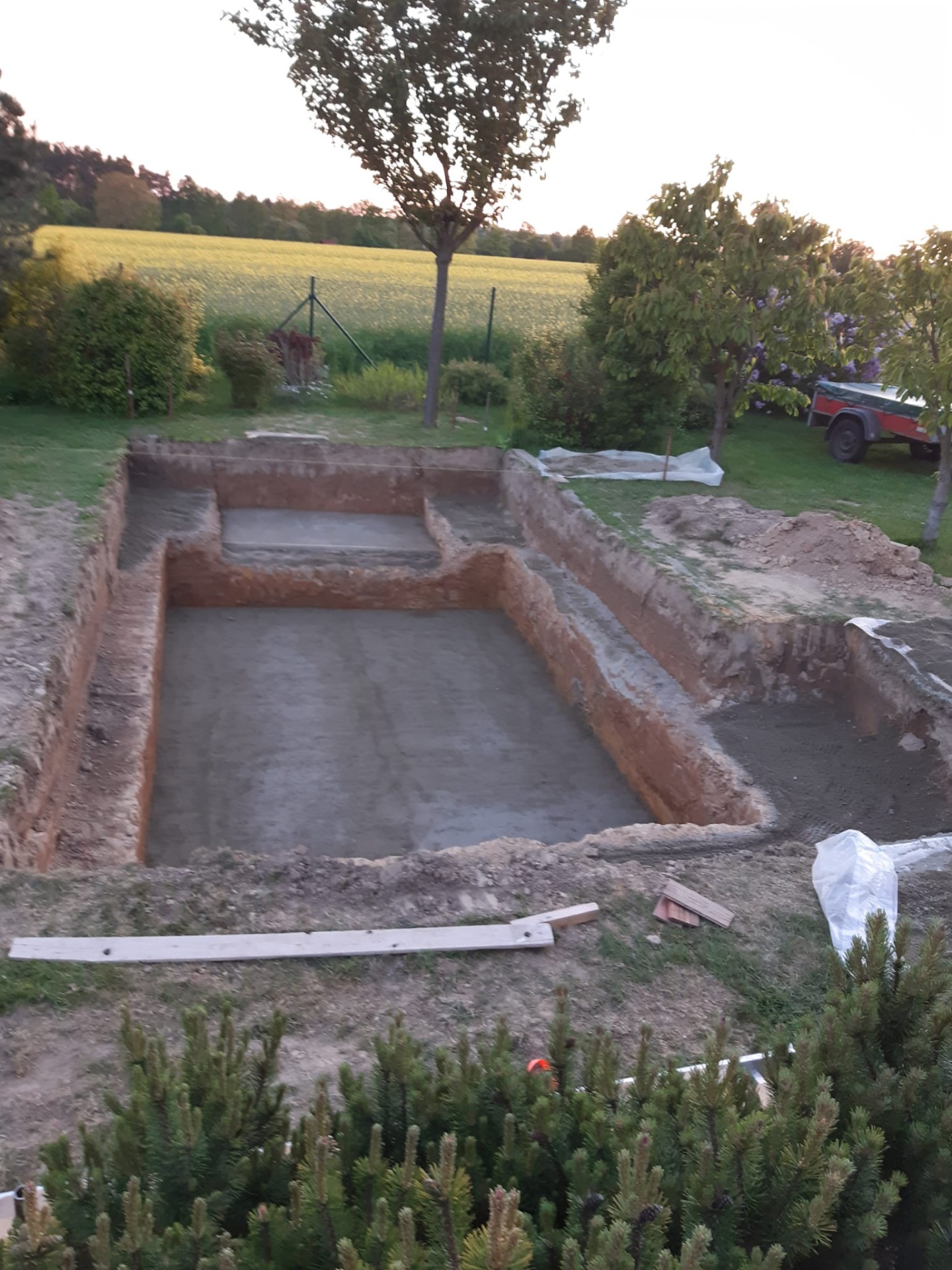

VÝKOP A PŘÍPRAVNÉ PRÁCE PRO SKELET BAZÉNU

  • Nejprve si na pevný orientační bod (vyměřovací lavičku) nebo zatlučený kolík vyznačíme výšku pro vrchní hranu skeletu (vrch bazénu), od které odečteme výšku skeletu a výšku podkladové desky, čímž zjistíme hloubku výkopu.
  • Šířku a délku výkopu pro bazén hloubíme s přídavkem dle vybraného typu o cca 20 cm. Pozor ve finálním výkopu je třeba dbát na kolmost stěn.
  • Dno výkopu dle místních podmínek vyplníme zhutněným štěrkovým ložem, na který provedeme betonáž základové desky v minimální síle 20 cm. Betonovou desku je třeba opatřit armaturou (armovací sítě).
    Deska musí být hladká, bez hrbolků a nerovností se zajištěním rovinnosti.
  • Sílu betonu doporučujeme konzultovat se stavebním technikem dle složení zeminy v místě stavby.
  • Před vlastní montáží je třeba tento beton nechat vytvrdnout (vyzrát)

STAVEBNÍ PŘIPRAVENOST POD ZASTŘEŠENÍ

  • Pokud je součástí plánované realizace i dodávka zastřešení, je třeba připravit výkop pro betonové pásy (základy) pod kolejnice.
  • Betonové pásy se tvoří v hloubce min. 80 cm od vrchu terénu
  • V případě zhotovení lité armované podkladní desky pod konečnou terénní úpravu je možné využít tuto desku jako základ pro kolejnice
  • Součástí "Smlouvy o dílo" na dodávku bazénu je vždy přesná specifikace stavební připravenosti s vyznačením okótovaných výkopů a dalších technických požadavků.

PO VYZRÁTÍ BETONU PŘIVEZEME NA MÍSTO BAZÉN VČETNĚ BAZÉNOVÉ TECHNOLOGIE A PROVEDEME JEHO MONTÁŽ.

FOTOGALERIE STAVEBNÍHO ZABUDOVÁNÍ BAZÉNŮ

MONTÁŽ BAZÉNU

  • Na termín montáže bazénu je třeba zajistit složení bazénu do výkopu dle předem dohodnutých specifik,
    a to buď ručně za pomoci lidí nebo jeřábem.
  • Po příjezdu na místo provedou naši technici kontrolu betonu a uloží na betonovou podlahu extrudovaný polystyren
  • Následně se provede osazení bazénu a bazénové technologie do výkopů
  • Provede se montáž technologie
  • Součástí montáže je vždy proškolení obsluhy na zabudování, provoz a obsluhu jednotlivých zařízení.
  • POZOR! SOUČÁSTÍ DODÁVKY NENÍ VODA PRO NAPLNĚNÍ BAZÉNU, ELEKTROMONTÁŽ A REVIZE.

BETONÁ BAZÉNU

PO MONTÁŽI BAZÉNU BUDE NÁSLEDOVAT BETONÁŽ STĚN:
  • Před betonáží doporučujeme rovné strany skeletu po celé délce rozepřít jednoduchým dřevěnným bedněním. Vrch skeletu zafixujeme pomocí svěrek proti jeho možnému rozevření. To je z důvodu jejich deformací a boulení při betonování obvodu.
  • Do takto připraveného skeletu napustíme cca 15 cm vody a obetonujeme jeho obvod do stejné výšky.
  • Beton nikdy nevyklápíme z kolečka na stěnu skeletu.
  • Bazén betonujeme pouze suchým nebo mírně zavlhlým betonem třídy B10 – B15.
  • Po zatvrdnutí betonu pokračujeme za stálého dopouštění vody cca o 20 cm, vždy nad výšku betonu.
    Současně s betonáží stále sledujeme rovinnost stěn a rozevření vrchní hrany skeletu.
  • Takto obetonujeme celou výšku skeletu. Až do výšky rozvodného potrubí.
  • Rozvodné potrubí betonujeme, přičemž je kladen důraz na zachování spádu potrubí pro možnost odvodnění
    na zimní měsíce.
  • Na připojené rozvodné filtrační potrubí nikdy nešlapeme ani ho nezatěžujeme bez podsypu betonem.
  • Denní vrstva betonu by neměla přesáhnout cca 50 cm.
  • V případě montáže bazénových hlavic nebo při obezdívání skeletu KB bloky nutno pod tyto stavební díly
    do zámrzné hloubky rozšířit základ.

ELEKTRO:
  • V místě nainstalování kovových schůdků, nutno provést jejich řádné uzemnění zemní páskou (cca 7m).
  • Elektrické připojení všech bazénových prvků není běžnou součástí dodávky a musí je provést odborná osoba
    a  být vystavena revizní zpráva.
  • Elektrické připojení všech elektrických zařízení musí být připojeno za proudovým chráničem o hodnotě 30 mA.
  • Jsme schopni Vám zajistit kvalifikovaného elektrikáře pro tyto práce.
FOTOINSTALACE MONTÁŽE BAZÉNŮ

UMÍSTĚNÍ BAZÉNOVÉ TECHNOLOGIE

V PŘÍPADĚ, ŽE JE SOUČÁSTÍ DODÁVKY PLASTOVÝ BOX NA TECHNOLOGII:
  • Je nutno vyhloubit pro tento box výkop.
  • Víko boxu musí být v úrovni vrchu skeletu bazénu.
  • Určení hloubky výkopu: Vytyčíme si vrch skeletu bazénu od něhož odečteme hloubku boxu (dle typu boxu)
     a výšku podkladové betonové desky(cca 15 cm).
  • Boky hloubíme dle rozměru boxu s přídavkem cca 15 cm od každé vlastní stěny boxu. Poté opatříme dno výkopu podkladovou betonovou deskou a po instalaci filtrační jednotky obsypeme betonem mezeru mezi stěnou boxu
    a výkopem.
  • Při betonáži podkladové desky doporučujeme vyvést ze dna boxu odpadové potrubí, toto vytváří výhodnou možnost vypuštění vody z boxu při zazimování bazénu, praní písku atd.
  • Odpadové potrubí je možné zaústit i do drenážních trubek nebo vsaku. Toto nelze praktikovat v případě výskytu spodní vody v okolí, čímž by došlo ke sbírání této vody a plnění boxu.

JINÉ UMÍSTĚNÍ:
  • V případě, že bude filtrační jednotka uložena ve  sklepě, zahradním domečku, technické místnosti, garáži a podobně, je nutné zajistit prostupy k tomuto místu pro vedení filtračního potrubí.
  • Při zaměření bazénu je třeba specifikovat umístění filtrační jednotky, jelikož bude již ve výrobě konkrétně dle této skutečnosti spádováno a uchyceno potrubí na bazénu.

DALŠÍ INFORMACE

  • Hloubka pro skimmer je 80 cm od vrchní hrany terénu, aby během zimního období nedošlo k nadzvednutí betonu a možnému ulomení skimmeru. Skimmer je nutné obalit před betonáží skelnou vatou. Stejným způsobem je nutné obalit i světla.

    Hloubka výkopu pro přípojné potrubí postačuje 60 cm od horní hrany bazénu. Toto filtrační potrubí musí být vždy vyspádováno tak, aby před zimním obdobím, při snížení hladiny vody v bazénu, z něj mohla voda volně odtéct. V opačném případě hrozí při zamrznutí prasknutí filtračního potrubí.

    SPÁD

    a) směrem k filtrační jednotce (dle domluvy – viz nákres bazénu).
    b) směrem k bazénu – v tomto případě však musí být bazén vybaven další vypouštěcí tryskou a vsakovací šachtou (dle domluvy – viz nákres bazénu).
